OEM PET 병 광물 물 포장 기계 생산 라인 36000 병 / 시간

36000 병/시간 PET 병 미네랄 워터 생산 라인 장비 목록

생산 라인 라인:

공장 전체 계획, 생산 라인 레이아웃 설계를 제공; 전체 포장 생산 라인을 수행; 다운스트림 포장 생산 라인을 수행;

생산 라인 타입:

순수 물과 미네랄 물 병 용량:200ml-1.5L

배럴 물/ 일회용 병 수 ((병 용량4.5L-18L)

그리고 다른 물 생산 라인

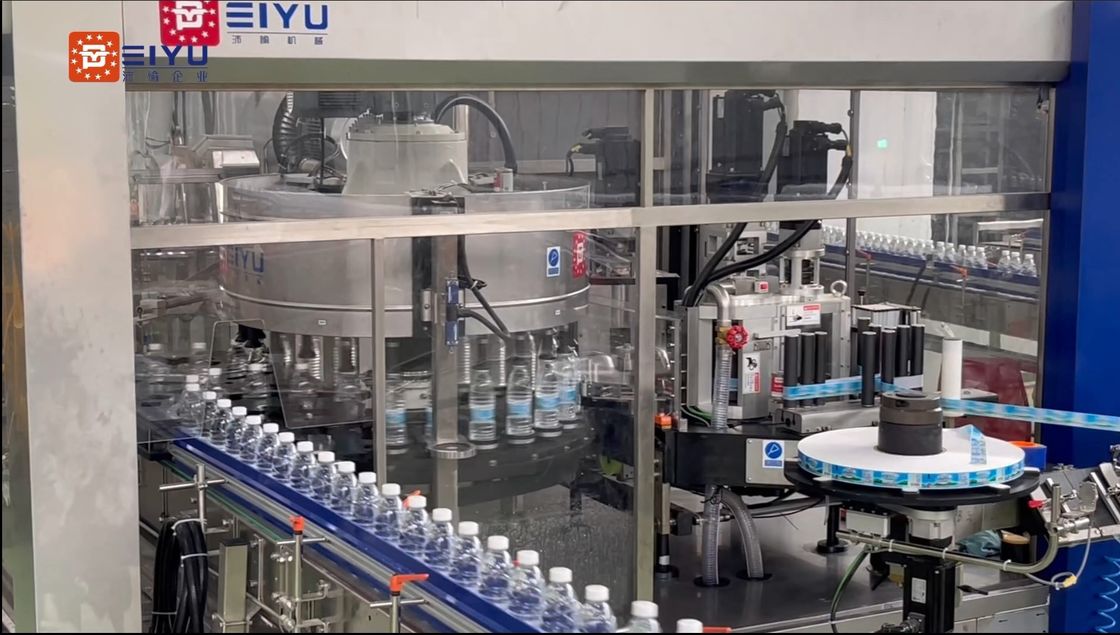

생산 라인 장비: 전처리 시스템, 불기, 채우기 및 뚜?? 을 한 기계에 모두, 라벨링 기계, 병/박스 전달 시스템, 전기 제어 시스템,역전식 병 살균 체인, 따뜻한 병/냉각 스프레이 터널, 물 불기 기계, 차선 분할 기계, 열 수축 필름 포장 기계, 카튼 포장 기계, 팔레티화 기계 등;

보조 장비: 완제품 탐지, 액체 수준 탐지, 잉크젯 프린터, 무게 탐지 기계 등

생산 라인 생산량: 시간당 12,000 병-72,000 병

136000 병 / 시간 PET 병 미네랄 워터 생산 라인 장비 목록:
500ml PET 둥근 병 생산 라인, 포스트 포장 설계 용량:36000BPH

2.36000 병/시간 PET 병 미네랄 워터 생산 라인 장비 목록 설계 표준:
1) 생산 라인 장비 선택의 원칙:
생산 라인의 각 부분의 장비가 설계된 생산 용량을 달성하고 전체 라인의 생산 효율이 최고 수준에 도달하도록 하기 위해,적절한 생산 능력을 가진 장비를 선택하는 것이 특히 중요합니다.장비 용량이 너무 낮으면 생산 라인이 계획된 생산 용량 요구 사항을 충족시킬 수 없으며 전체 라인의 생산 효율이 낮습니다.그리고 생산량은 시장의 요구를 충족시킬 수 없습니다.용량이 너무 높으면 장비 비용이 증가합니다. 높은 용량 장비는 완전한 부하로 작동 할 기회가 없으며 대기 시간이 길습니다.에너지 낭비와 생산 라인의 운영 비용을 증가시키는.
2) 생산 라인 설계 표준:
생산 라인의 설계는 핵심 장비에 따라 계획됩니다. 핵심 장비는 전체 라인의 가장 느리고 가장 중요하며 종종 가장 비싼 장비입니다.
생산 라인의 성능 계산은 이 장비의 성능에 기초합니다. 이 장비가 작동하는 경우, 전체 라인이 작동합니다. 이 장비가 느리게 작동하는 경우,전체 라인의 효율이 그에 따라 감소합니다.다른 모든 장비는 이 장비보다 더 빠른 속도를 가지고 있습니다.

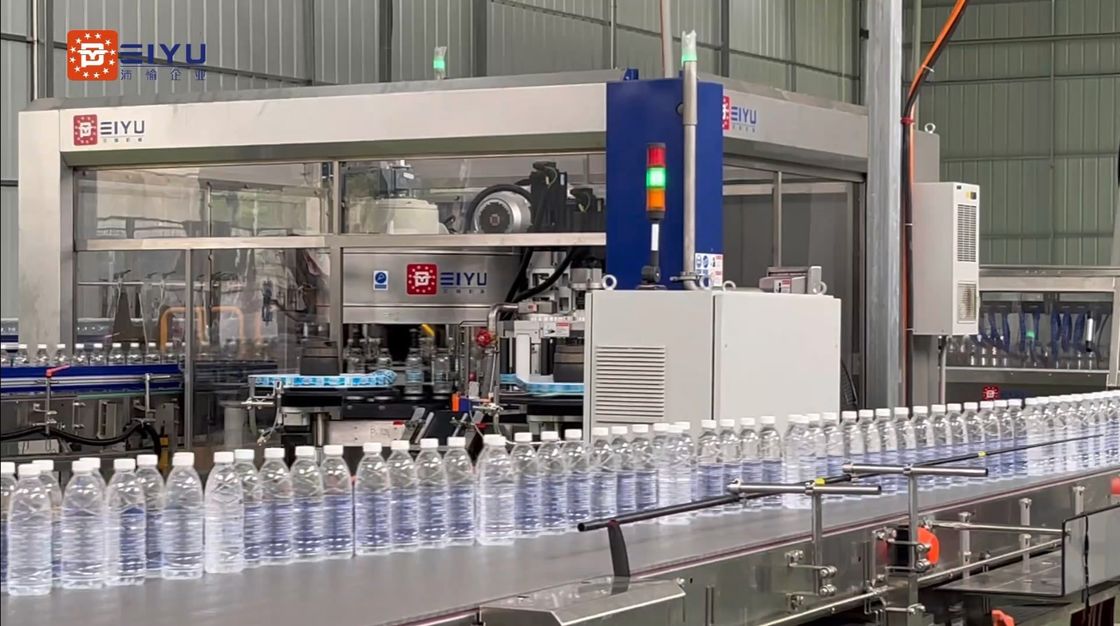

작은 병 생산 라인의 설계 용량은 36,000 BPH이며, 붓기, 채우기 및 뚜?? 장비의 용량은 중간 장비로 32,000 BPH입니다.해당 상단 및 하단 장비와 일치하는포장 재료를 변경하는 각 장비의 종료의 영향을 방지하기 위해 컨베이어 라인은 버퍼 컨베이어 플랫폼이 장착되어 있습니다.그리고 설계된 버퍼 시간은 8-10분입니다.전체 라인의 생산 효율은 94-96%에 달할 것으로 예상됩니다.

3) 적용 가능한 생산 라인 유형:

적용 가능한 생산 라인 유형:
물 생산 라인
정제된 물 생산 라인
광물물 생산 라인
수소 풍부한 물 생산 라인
전기수 생산 라인
소다 물 생산 라인
스펙링 워터 생산 라인
소다 생산 라인
물병 생산 라인
배럴 물 생산 라인
식수 생산 라인
PET 병 물 생산 라인
PE 병용 물 생산 라인
물 포장 라인
정제된 물 포장 라인
미네랄 워터 포장 라인
수소 풍부한 물 포장 라인
전해질 물 포장 라인
소다 물 포장 라인
스파클링 워터 포장 라인
소다 포장 라인
물병 포장 라인
배럴 물 포장 라인
식수 포장 라인
PET 물병 포장 라인
PE 물병 포장 라인
물 끝
정제된 물 끝
미네랄 워터 라인 끝
수소 풍부한 물 끝
전해질 물 라인 끝
소다 물 끝
스파클링 워터 끝
소금 소다 라인 끝
병에 담긴 물
물통 끝
음용수 끝
PET 병 물 라인 끝
PE 병 물 라인 끝

3.Peiyu 엔지니어링 및 장비 장점 36000 병 / 시간 PET 병 광물 물 생산 라인 장비 목록:
1) 자동화:
페이유가 제공하는 장비 솔루션은 성숙한 완전 자동 생산 라인 솔루션입니다. 페이유 장비 운영자 구성 (한 생산 라인 인원 비율):병을 불어넣는 기계에 1명, 1 인은 채우기, 2 인은 blow drying 머신과 라벨링 머신, 1 인은 cartoning 머신, 1 인은 필름 포장 머신, 1 인은 광 검사 상자,그리고 2명의 플렉서블 포지션완전한 자동화를 달성하기 위해, 짧은 정지 기간 동안 다른 장비의 작동이 영향을 받지 않도록 고려하여 생산 효율성을 크게 향상시킬 것입니다.페이유는 많은 완전히 자동화 된 성공적인 사례를 가지고 있습니다.
페이유는 항상 파트너와 자동화 솔루션을 공유하고 잠재적 파트너에게 성숙한 자동화 솔루션을 제시했습니다.
2) 처리 기술: 장비 프레임 구조를 위해, Peiyu는 먼저 용접 및 가공 과정을 채택,완성된 장비의 기술적 매개 변수와 오류가 산업 수준보다 훨씬 높다는 것을 보장합니다.(처음 용접과 가공 과정을 실현하려면 대규모 가공 장비가 필요합니다.귀하의 회사가 대규모 가공을 처리 할 수있는 능력을 가지고 있는지 확인하기 위해 현장 점검을 수행하십시오.)3) 기술력: Peiyu는 45 관련 기계, 전기,그리고 공정 기술자 (8명 중 고위 전문 학위를 가진)4) 판매 후 서비스 및 기술 지원: Peiyu MES 시스템은 장비에 대한 원격 온라인 관리 및 자동 경보 시스템을 갖추고 있습니다.장비의 생산 및 사용 중에 부적절한 작동 또는 부적절한 유지 보수로 인한 장비 고장의 숨겨진 위험을 피하기 위해, 페이유는 매년 두 번 무료 장비 기술 검사를 실시하고 관련 인력에 대한 기술 교육을 제공합니다.그것은 효과적으로 미리 장비 장애의 숨겨진 위험을 제거 할 수 있습니다, 제품의 품질을 보장하고 생산 라인의 생산 효율을 향상시킵니다.

4주요 장비 기술 솔루션:

I. 36000 병/시간 PET 병 미네랄 워터 생산 라인 장비 목록:

(1) 장비 원칙:
카드는 연속 흡입 컵 캄 메커니즘에 의해 잡혀 카튼 클라이밍 체인 컨베이어 메커니즘에 배치되고, 그 다음 카튼과 제품의 접합점에 전달됩니다.사양 형태로 운반되고 배치된 병 (통) 은 접착제로 포장 된 망 체인에서 카튼의 상단에 들어갑니다.접힌 카튼과 함께 카튼 형성 부위에 들어가 고름을 뿌리고 종이를 접는 등의 작업을 수행하면 완전히 자동 포장 과정이 실현됩니다.
(2) 장비의 특징 및 장점:
(2) (1) 선형 캔/병 분리: 두 개의 서보 모터가 협력하여 캔/병 운반 선에서 병 분리 작업을 신속하게 완료합니다.
(2).2 다양한 캔/병 유형에 적합: 다양한 캔/병 유형에 적합하며 캔/병 유형 전환이 빠르고 편리합니다.그리고 캔/병의 종류와 배치 방법은 편리하고 빠르고;
(2).3 독특한 박스 압축 기술: 포켓이 형성되고 붙여진 후, 그것은 단단하고 신뢰할 수 있으며, 외관은 아름답습니다.
(2).4 카드보드 저장 용량: 더 큰 저장 용량, 고속 작동에 적합, 더 합리적이고 인간화 된 카드보드 배치
(2). 5 첨단 구성, 모터, 리드커, PLC, 센서 등은 모두 국제적으로 유명한 브랜드입니다. 안정적인 작동과 긴 서비스 수명;
(2).6 다양한 보호, 탐지 및 기타 자동 시스템 및 국제적으로 유명한 브랜드 솔 스프레이 시스템으로 장착되어 있습니다.
(2).7 독립적으로 설계된 기계체, 무선 안전 보호 장치, 더 안전한 기계 작동, 더 아름답고 실용적인 외관.
(3) 기술적 매개 변수:

2) 36000 병/시간 PET 병 미네랄 워터 생산 라인 장비 목록:

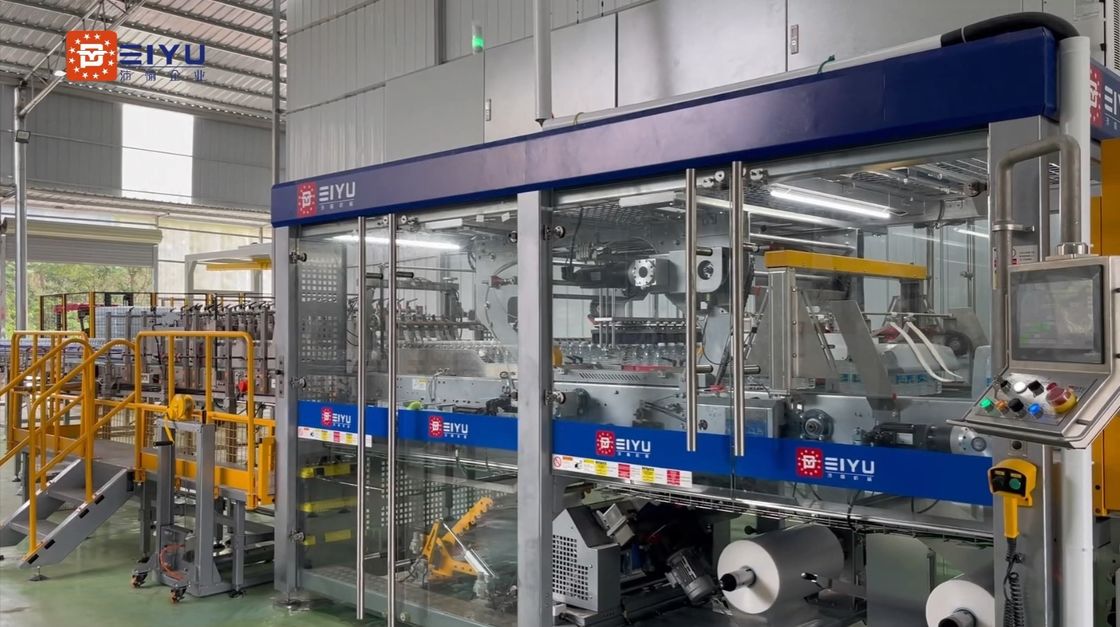

일부분의 완전 자동 열 수축 필름 포장 기계는 열 때 수축되는 포장 필름의 특성을 기반으로 설계 및 제조 된 새로운 유형의 포장 장비입니다.자동으로 개별 제품을 배치 할 수 있습니다., 그들을 그룹, 세르보로 병을 밀어, 세르보로 필름을 포장, 그리고 마침내 열과 수축, 냉각 및 모양을 통해 집단 패키지를 형성합니다. 포장 된 제품은 단단히 묶여 있습니다.규칙적이고 아름다운 외모로, 포장 비용 절감

(1) 공정 흐름:

전달 - 배열 - 그룹 - 필름 공급 - 필름 픽링 막대기 포장 - 축소 - 냉각 - 완제품 출력

(2) 구성 장점
장비의 주요 메커니즘은 9개의 세로모터로 장착된 세로모터에 의해 제어되며, 병을 분리하기 위해 두 개의 세로 손가락을 사용합니다.그리고 필름 랩링 체인은 필름 랩링 라인 속도와 장비 실행 속도 사이의 완벽한 조화를 달성하기 위해 서보에 의해 구동됩니다9 세로보는 효과적으로 장비의 전송 효율을 향상시키고 장비의 정확한 제어 효과를 얻을 수 있습니다.
(3) 공정 특성
(3). 1 단순하고 아름다운 외관, 새롭고 독특한 구조, 간편한 유지보수.
(3). 2 공기 확장 필름 롤을 지원, 전자 인덕션 필름 전달, 부드러운 필름 전달, 빠르고 빠른 필름 교체.
(3) 세르보 모터 제어 시스템, 안정적이고 신뢰할 수 있습니다.
(3). 4 입구는 제품들을 원활하게 분리하고 효과적으로 병 꽉 막히는 것을 방지할 수 있는 마이크로 진동 병 분리 방법을 채택합니다.
(3) (5) 길게 된 병 입구 컨베이어 띠는 병을 분류하는 데 도움이되며, 효과적으로 필름 픽링 막대의 수를 증가시키고, 컨베이어 체인의 라인 속도를 줄입니다.그리고 장비의 허용량을 증가.
(3). 6 병 분리 메커니즘은 캄 구조와 결합 된 서보를 채택하고 병 분리 작업은 정확하고 신뢰할 수 있습니다.
(3).7 수축 방은 수축 효과를 크게 향상시키기 위해 독특한 순환 공기 운송 기술을 채택합니다. 합리적인 구조, 열 단열, 높은 온도 제어 정확성,더 나은 축소 포장 효과.
(3) 8 전기 부품의 90% 이상이 수입 고품질 브랜드로 안정적이고 신뢰할 수 있습니다.
(3). 9 전체 기계는 에너지 절감 기술 설계를 채택하여 30%의 전력 손실을 절감하고, 저탄소 및 환경 친화적입니다.
색상 표시 센서는 자동으로 표시를 캡처합니다.그리고 servo 모터는 컬러 필름 포지셔닝을 달성하고 제품 포장 등급을 개선하기 위해 필름 공급 길이와 위치를 제어.
(4) 주요 구조와 기능 전체 장비 세트는 병 공급 컨베이어 벨트, 포장 기계, 열 축소 기계, 전기가 없는 컨베이어 롤러 및 전기 제어,공기 제어 및 기타 부품.
(5) 기술적 매개 변수:

3) 36000 병/시간 PET 병 미네랄 워터 생산 라인 장비 목록:

(1) 기능적 도입:

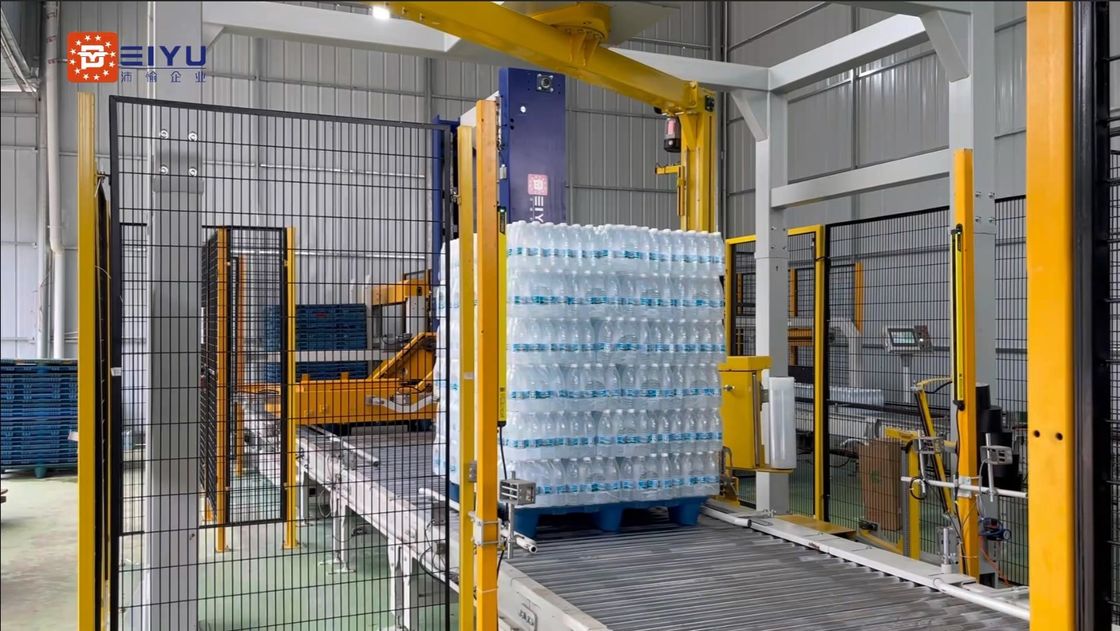

그것은 주로 포장 된 제품 (박스, 가방, 배럴) 을 연속적인 기계적 작용을 통해 특정 배열 순서로 해당 빈 팔레트에 쌓는 것입니다.조량 제품의 취급 및 운송을 용이하게 하기 위해, 생산 효율성을 향상시킵니다.
(2) 기술적 매개 변수:
a. 전체 기계의 스파킹 속도 35-55 팩/분 (스파킹 다이어그램에 따라 결정)
각 계층 상자 × 계층/팔렛당 스파킹 높이
c. 층당 최대 부하 250Kg
d. 팔레트당 최대 부하 1500Kg
e. 최대 스파킹 높이 1800mm
g. 설치 전력 20Kw
h. 사용된 공기 압력 7bar
i.공기 소비량 700L/min
j.고객 요구에 따라 팔렛 크기

(3) 장비의 특징
a.구조 프레임은 용접되어 있으며 조정 가능한 발이 있습니다.
b.제품 입력 영역과 버퍼 영역은 스테인리스 스틸 롤러를 사용하고, 완성 된 제품 스택 출력 롤러는 탄소 스틸 / 체인 컨베이어로 만들어집니다. 또한 선택적입니다.
c. 랜트리 팔레티제러 베어링은 TR/NSK 방수 베어링을 사용합니다.
d. 주요 리프팅 메커니즘은 SEW 모터 드라이브와 주파수 변환 제어 기능을 사용합니다.
e.모터 드라이브 슬라이드를 사용
입구 상자 분리 컨베이어 벨트 f.3 섹션
g.더미 옆 압력장치
h.파워 롤링 컨베이어 벨트
i.조정 완충지구
j.발레트 포지셔너 세트
t.조직을 위한 두 개의 파티션
m.공백 팔레트 공급자
n.6-미터 길이의 출력 체인 컨베이어 벨트
r.2 체인 컨베이어 벨트 구간
s. 주변 안전장치
k. 전기 제어 상자에는 다음과 같은 공기 장치가 포함되어 있습니다.
(4) 장비의 구성
가속 벨트 선: 서로 다른 속도의 두 개의 벨트 선, the rear belt line is twice the speed of the front belt line (the speed can be adjusted by the inverter to adjust the distance between the two boxes) The boxes are pulled apart by a certain distance through the speed difference
b. 박스 전송 컨베이어 라인: 하부 컨베이어 라인 박스가 회전 할 때 속도는 가속 벨트 라인의 뒷 부분의 속도에 동일합니다.
c. 박스 전송 메커니즘: 박스를 90도 돌리십시오
d. 박스 전송 차단 메커니즘: 박스가 90도 회전 할 필요가있을 때,이 메커니즘의 실린더는 박스를 회전 시키기 위해 박스의 측면을 차단하기 위해 빠르게 확장됩니다.
e.자동 박스 분리 메커니즘: 박스는 가속 벨트 선에 의해 빠르게 분리됩니다.그리고 상자는 상자 분리 메커니즘을 입력 할 때 자동으로 두 노선으로 나뉘게됩니다
f. 박스 밀기 메커니즘: 박스가 배열과 스파킹 테이블에 순서대로 들어가면 배열이 완료될 때마다메커니즘은 자동으로 배열 된 제품을 스파킹 테이블의 저장 구역으로 밀어줍니다.제품 스택이 가득하면 박스 푸시 메커니즘은 제품 전체 계층을 리프팅 메커니즘으로 밀어 넣습니다.
g.박스 스파킹 및 분류 메커니즘: 제품들은 박스 푸시 메커니즘을 통해 하나의 계층으로 순서대로 배치됩니다.
h.주 프레임: 그것은 주요 프레임과 올리는 힘으로 구성됩니다. 그것의 기능은 제품 층을 층으로 쌓기 위해 올리는 테이블을 당기는 것입니다.
i.올림 + 슬라이딩 메커니즘: 올림 테이블 메커니즘은 슬라이딩 테이블 그룹과 형성 메커니즘을 갖추고 있습니다.그것의 기능은 느슨한 제품을 압축하고 슬라이딩 테이블 메커니즘을 통해 제품 층을 층으로 쌓는 것입니다.
j. 팔렛 공급 메커니즘: 이 메커니즘은 10 개의 빈 팔렛을 배치 할 수 있으며 팔렛은 실린더를 통해 빈 팔렛 컨베이어 라인에 하나씩 배치됩니다.
빈 팔레트 컨베이어 라인: 빈 팔레트를 운송
전체 팔레트 컨베이어 라인: 겹겹이 쌓인 제품을 삽입 작업소에 전달
전기 제어 시스템 + 조작 테이블: 전체 기계의 주요 전기 제어 캐비닛, 수동 조작 테이블
r.안전 경호: 운영자를 보호합니다.

536000 병/시간 PET 병 미네랄 워터 생산 라인 장비 목록:

(1) 코팅 유효기간: 1개월
(2) 지불 방법: T/T, L/C.
(3) 고객은 공장 시험에 필요한 제품 및 포장 샘플을 무료로 제공합니다.
(4). 배달 기간: 고객 보증금 및 제품 포장 샘플을 받은 후 60 일.

6품질 보장 36000 병 / 시간 PET 병 미네랄 워터 생산 라인 장비 목록:
(1) 회사는 제공되는 상품이 완전히 새롭고 사용되지 않았으며 최신 디자인과 적합한 재료로 만들어졌으며 품질을 충족하는지 보증합니다.기술 계약에 명시된 모든 측면의 사양 및 성능;
(2) 회사는 생산 라인이 적절하게 안내되고 설치되고 디버깅된 후장비는 전체 시스템이 작동된 후 15일 이내에 제품의 다양한 기술 성능 지표에 도달합니다.;
(3) 회사는 계약에 명시된 품질 보장 기간 내에 결함에 대해 책임을 져야 한다고 보증합니다.설계 결함으로 인한 생산 라인의 고장 및 손상, 공정, 제조, 설치, 디버깅 또는 제공 된 재료 및 판매자의 장비의 품질;
(4) 장비 품질 보증 기간은 생산 라인 수령 후 12개월입니다.장비의 품질 또는 사양이 계약 규정에 부합하지 않는 것으로 확인되면또는 장비가 결함이 있는 것으로 증명된 경우 (잠재적 결함이나 자격을 갖춘 재료의 사용 등)구매자는 법정 부서에서 발행 한 검사 인증서에 따라 제품 품질 보장 기간 내에 판매자에게 수정을 제안 할 권리가 있습니다.;
(5) 회사는 제공된 장비의 기계적 특성, 제품의 품질 및 제품의 소비 지표를 보장합니다.

7장비 보증 36000 병 / 시간 PET 병 미네랄 워터 생산 라인 장비 목록:
(1) 장비가 받아 들여지면 12개월의 보장이 제공되며 제어 시스템 (표준 Huichuan 브랜드) 은 24개월의 보장을 제공합니다.우리 회사는 사용자에게 무료 예비 부품과 신속하고 효과적인 서비스를 제공 할 것입니다 (쓰는 부품은 보증에 포함되지 않습니다);
(2) 장비가 고장 났고 현장에서 수리해야 하는 경우우리 회사는 유지보수 직원이 48 시간 이내에 고객의 현장에 달려서 고객이 결함을 제 시간에 제거하는 데 도움이 될 것이라고 보장합니다. (존재 불가한 경우를 제외하고);
(3). 보증 기간 후, 우리 회사는 사용자를 위해 다양한 우선 기술 지원, 충분한 예비 부품 공급 및 기타 판매 후 서비스를 제공 할 것입니다.

836000 병/시간 PET 병 미네랄 워터 생산 라인 장비 목록
(1) 포장 방법:
포장은 새롭고 견고한 특수 포장 상자 또는 고정 프레임을 사용합니다. 장거리 운송에 적합합니다.육상 운송에 적합합니다., 해상 운송 및 전체 승강.
(2) 운송 방법: 육상 운송, 해상 운송.
